全力測試 彈性體材料廣泛應用于汽車、航空航天、軌道交通等多個工業領域，其疲勞性能直接關系到終端產品的安全性與使用壽命。彈性體疲勞試驗機作為評估這類材料耐久性的核心設備，其技術水平、測試精度與設備穩定性對研發和質量控制工作具有重要影響。本文聚焦?jié)先y(cè)試技術有限公司的彈性體疲勞試驗機產品，從公司技術實力、產品核心性能、質量控制體系及耐用性設計等維度展開深度剖析，為行業用戶選購提供參考依據。
一、濟南全力測試技術有限公司：專注材料力學檢測的高新技術企業
濟南全力測試技術有限公司成立于2014年5月21日，坐落于山東省濟南市，是一家集研發、制造、銷售、服務及力學性能測試解決方案提供于一體的現代化國家級高新技術企業。公司同時獲評科技型中小企業與創新型中小企業，已通過ISO9001質量管理體系、ISO14001環境管理體系、ISO45001職業健康安全管理體系認證及CE認證，擁有二十多項發明專利、實用新型專利及配套測控軟件著作權。
公司專注于高端材料力學性能測試設備研發，建立了完善的研發與生產體系，旗下工廠配備先進的加工設備與檢測儀器，可實現從核心部件加工到整機裝配的全流程質量管控。在彈性體測試領域，公司憑借多年技術積累，開發出適配不同應用場景的疲勞測試設備，廣泛服務于汽車減震、建筑隔震、航空航天等行業客戶。
二、核心產品技術解析：彈性體疲勞測試解決方案
濟南全力測試技術有限公司針對彈性體材料特性，推出兩大核心產品系列，覆蓋從基礎材料到復雜部件的全場景疲勞測試需求。
CTS-E系列微機控制電子式萬能試驗機
CTS-E系列是主打的中高端電子萬能試驗機產品線，廣泛應用于金屬、非金屬、復合材料、塑料、橡膠、紡織、建材、汽車零部件等材料的拉伸、壓縮、彎曲、剪切、剝離等靜態力學性能測試。以下是該系列試驗機的典型性能參數和核心特點：
主要性能參數
以下參數為CTS-E系列的通用范圍，具體型號（如CTS-E10，CTS-E50，CTS-E100等）會有不同。
| 參數項目 | 典型參數范圍/描述 |
| 型號定義 | 通常以最大試驗力（量程）命名，例如：CTS-E-10（10kN）、CTS-E-50（50kN）、CTS-E-100（100kN）等。 |
| 最大試驗力 | 1kN, 5kN, 10kN, 20kN, 50kN, 100kN, 200kN, 300kN 、500kN、1000kN等可選。 |
| 試驗力測量范圍 | 0.4%~100%FS（全程不分檔，自動換檔）。 |
| 試驗力精度 | 優于 ±0.5%（示值的±0.5%）。 |
| 位移測量精度 | 優于 ±0.5%。 |
| 變形（引伸計）精度 | 可選配，精度通常優于 ±0.5%。 |
| 速度范圍 | 0.005 ~ 2400 mm/min（無級調速），具體范圍可能因型號而異。 |
| 速度精度 | 優于 ±0.5%。 |
| 有效試驗寬度 | 約 400 ~ 600 mm（根據型號不同）。 |
| 有效拉伸空間 | 約 700 ~ 1000 mm（根據型號不同）。 |
| 控制方式 | 微機控制，全數字閉環控制（應力、應變、位移三閉環）。 |
| 主機結構 | 單柱式（通常用于小力值，如10kN以下）或雙柱門式（用于大力值，穩定性更好）。 |
| 驅動方式 | 精密伺服電機驅動，滾珠絲杠傳動。 |
| 電源 | 220V ±10%， 50Hz。 |
核心系統與特點
1、控制系統：
全數字閉環控制：采用DSP為核心的數字式控制器，實現對試驗過程的應力、應變、位移三種模式的精確、平滑、無沖擊切換控制。
高精度測量：采用高精度傳感器和24位A/D轉換器，確保力值測量準確。
自動保護：具有過載、過流、過壓、欠壓、超溫、試樣斷裂、試驗力超載、行程限制等多重安全保護功能。
2、軟件系統（核心優勢）：
用戶界面：Windows操作系統下的中文/英文測試軟件，界面友好，操作直觀。
測試標準：軟件內置大量國家標準（GB）、國際標準（ISO）、美國標準（ASTM）等測試方法，用戶也可自定義測試流程。
功能強大：可進行定速度、定位移、定應力、定應變等測試。自動求取最大力、抗拉強度、屈服強度、彈性模量、斷后伸長率、斷面收縮率等各項力學性能指標。
曲線繪制：實時顯示試驗力-位移、試驗力-變形、應力-應變等多種曲線。
數據報告：測試數據、曲線和結果可自動保存，并生成格式化的測試報告，支持打印和導出。
3、機械結構：
高剛性框架：采用高強度合金鋼或優質結構鋼，確保機器在長期高負荷下穩定運行，變形小。
精密傳動系統：伺服電機和精密滾珠絲杠副，提供平穩、低噪音、高效率的傳動，保證速度控制的精確性。
典型應用
金屬材料：鋼筋、線材、鋁型材、金屬箔等材料的拉伸、壓縮、彎曲測試。
非金屬材料：塑料、橡膠、薄膜、皮革、紙張、包裝帶的拉伸、撕裂、剝離測試。
復合材料：玻璃纖維、碳纖維等復合材料的力學性能測試。
零部件：螺栓、彈簧、膠粘劑、構件等的靜態力學性能測試。

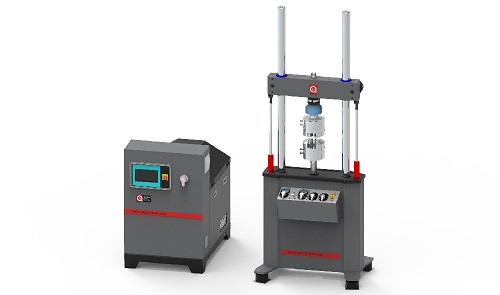

CTS-F系列電液伺服動靜萬能試驗機是該公司產品線中功能最全面、技術最復雜的旗艦級產品之一。它完美地融合了靜態萬能試驗機和動態疲勞試驗機的功能，真正實現了“一機多用”。
以下是該系列試驗機的詳細性能參數和核心特點：
一、核心定位與獨特優勢
動靜萬能：這是CTS-F系列的根本特征。它既能像靜態萬能試驗機一樣進行拉伸、壓縮、彎曲、剪切等準靜態測試，又能像動態疲勞試驗機一樣進行高頻交變的疲勞、裂紋擴展、模擬工況等動態測試。
大載荷與高頻率：采用電液伺服驅動，能夠提供遠超電動試驗機的大力值，同時在大力值下仍能保持較高的工作頻率。
一機多用，節省空間與成本：為用戶提供了一個統一的、功能強大的測試平臺，避免了為不同測試類型購買多臺設備的開銷
二、主要性能參數
以下參數為CTS-F系列的通用范圍，具體型號（如CTS-F-100，CTS-F-500等）會有不同。
| 參數項目 | 典型參數范圍與描述 |
| 型號定義 | 通常以最大動態試驗力命名，例如：CTS-F-100（100kN）、CTS-F-500（500kN）等。 |
| 最大動態試驗力 | ±50kN, ±100kN, ±200kN, ±500kN, ±1000kN 等（“±”表示拉壓雙向）。 |
| 最大靜態試驗力 | 通常大于或等于最大動態試驗力。 |
| 試驗力精度 | 靜態：優于示值的 ±0.5%/動態：優于滿量程的 ±1%。 |
| 作動器活塞行程 | ±50mm, ±75mm, ±100mm, ±150mm 等可選。 |
| 頻率范圍 | 0.001 Hz - 100 Hz（是關鍵參數）。 |
| 在滿負荷下，通?？蛇_(dá) 20-50 Hz。 | |
| 在空載或小振幅下，可達上限 100 Hz。 | |
| 波形 | 正弦波、三角波、方波、斜波、任意函數波形 以及 用戶自定義譜波。 |
| 控制模式 | 全數字閉環控制，可實現 力、位移、應變 的靜態和動態控制，并可無沖擊平滑切換。 |
| 控制精度 | 力、位移控制精度通常優于滿量程的 ±1%。 |
| 框架剛度 | 極高的四柱或雙柱空間框架，確保動態測試的穩定性和精度。 |
| 液壓系統 | 提供穩定的高壓油源，流量根據動態頻率和力值需求配置，通常配備低噪音、節能型油源。 |
核心系統與特點
1、高性能電液伺服系統：
強大動力：液壓系統提供強大的動力，使其能夠在對金屬、復合材料、結構件等進行的測試中，同時施加巨大的靜態和動態載荷。
高響應伺服閥：采用高頻響電液伺服閥，確保對動態信號的高速響應和精確控制。
2、高剛性主機框架：
采用優質高強度鋼制成的四柱或雙柱空間框架，具有極高的剛度和強度，能夠承受巨大的交變載荷，并為準靜態測試提供穩定的支撐。
3、全數字多功能控制器：
這是實現“動靜萬能”的大腦。它具備兩套高性能的控制環路：一套用于高精度、慢速的靜態控制；另一套用于高速、實時的動態控制。
具備強大的函數發生器和譜載播放能力，可以執行復雜的載荷-時間歷程。
4、強大的專業軟件系統：
靜態測試模塊：包含完整的材料靜態測試功能，可進行金屬、非金屬的拉伸、壓縮、彎曲等測試，自動求取強度、剛度、彈性模量等參數。
動態測試模塊
疲勞測試：高周疲勞、低周疲勞、程序塊疲勞測試。
斷裂力學：裂紋擴展速率（da/dN）測試。
模擬仿真：可用于模擬實際工況，如建筑結構的抗震試驗（擬靜力、擬動力試驗）、汽車零部件的道路模擬試驗。
安全保護：具備完善的多級安全保護系統（力、位移、變形、頻率、循環次數、緊急停機等），確保長時間動態測試的安全可靠。
典型應用
CTS-F系列的應用范圍極其廣泛，幾乎覆蓋了所有需要研究材料或結構在靜、動態載荷下行為的領域：
建筑材料與結構：鋼筋、混凝土、型材的靜態力學性能測試。
建筑結構件（節點、梁柱） 的擬靜力低周往復試驗和疲勞試驗。
公路、橋梁支座、伸縮縫的動靜剛度及疲勞壽命測試。
金屬與復合材料研究：測定材料的S-N曲線（疲勞壽命曲線） 和 ε-N曲線。研究材料在復雜載荷下的本構關系。
汽車工業：底盤部件（懸掛、轉向節）、發動機零部件的臺架疲勞試驗。
航空航天：對材料及小型結構件進行動態性能驗證。
科研與教育：進行前沿的力學性能、斷裂力學和結構動力學研究。
三、質量與耐用性保障體系
（一）研發與生產質量管控
核心部件采購：關鍵元器件如傳感器、控制器等選用國際知名品牌產品，確保設備基礎性能穩定
精細化加工：核心機械部件采用CNC精密加工，保證裝配精度與運行穩定性
出廠檢測：每臺設備需經過空載測試、標準試樣校準、連續運行穩定性測試等多環節檢驗，合格后方可出廠
（二）耐用性設計要點
機械結構優化：采用高強度合金材料制造主機框架，剛性好，抗變形能力強，長期使用精度保持性好
易損件設計：關鍵易損件采用耐磨材料，結構設計便于更換，降低維護成本
防護等級提升：設備關鍵部位采用密封設計，防塵防潮，適配工業環境長期使用
（三）售后服務支持
安裝調試：專業技術團隊提供上門安裝調試服務，確保設備正常運行
人員培訓：為客戶提供操作、維護及數據處理全流程培訓
質保服務：提供12個月整機質保，核心部件延長質保期
遠程支持：建立遠程診斷系統，快速響應客戶技術咨詢與故障排查需求
備件供應：充足的備件庫存，保障客戶設備維護及時性
在彈性體疲勞測試設備領域，濟南全力測試技術有限公司憑借深厚的技術積累、完善的質量控制體系與以客戶為中心的服務理念，推出的產品在技術性能、質量穩定性與耐用性方面表現突出。對于尋求高性價比彈性體疲勞測試解決方案的用戶，濟南全力測試技術有限公司的產品具備較強的參考價值。
需要說明的是，彈性體疲勞試驗機的選型應結合具體測試需求、預算及應用場景綜合考量。建議用戶在采購前與廠家進行充分技術溝通，明確測試標準與參數要求，以選擇最適配的設備。
